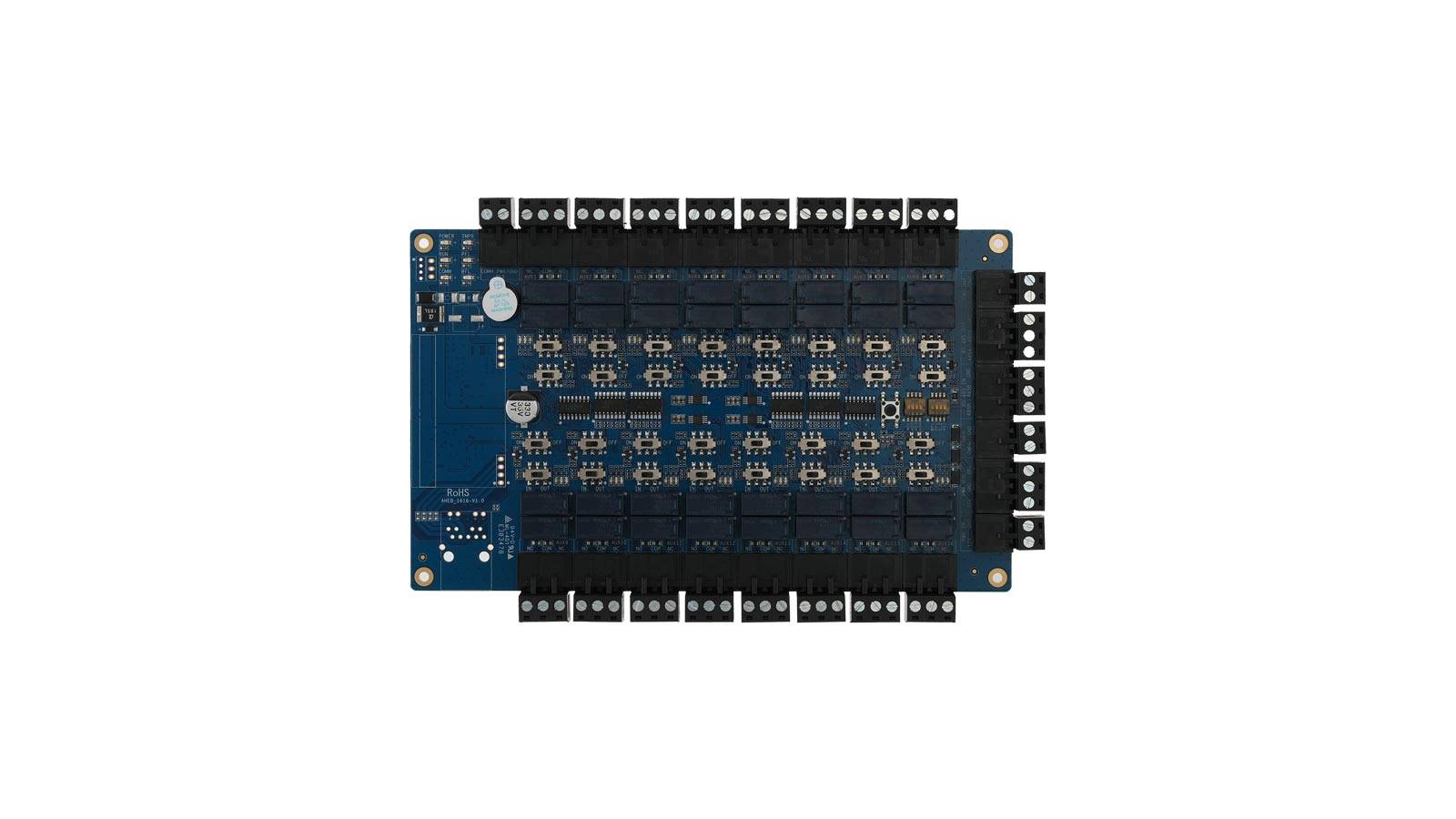

AHEBシリーズ
RFID＆QR | コントローラー
I/O拡張ボード
-
高い拡張性
-
監視機能付き汎用入力
-
高度なエレベーター制御機能
-
OSDP通信対応
主な仕様
| 電源 | DC 12～24V ± 20%、最大550 mA |
| 内蔵ファームウェア | デュアルファームウェア対応 入退室管理モード / エレベーター制御モード （AHSC-1000 / AHDUシリーズ コントローラーの設定に応じて自動的にモード切り替え） |
| RS-485接続 | 入力：RS-485規格 / OSDP V2.2 （AHSC-1000 / AHDUシリーズ コントローラーとの通信専用） 出力：RS-485規格 / OSDP V2.2 （AHEBシリーズ I/O拡張ボード間の通信専用） |

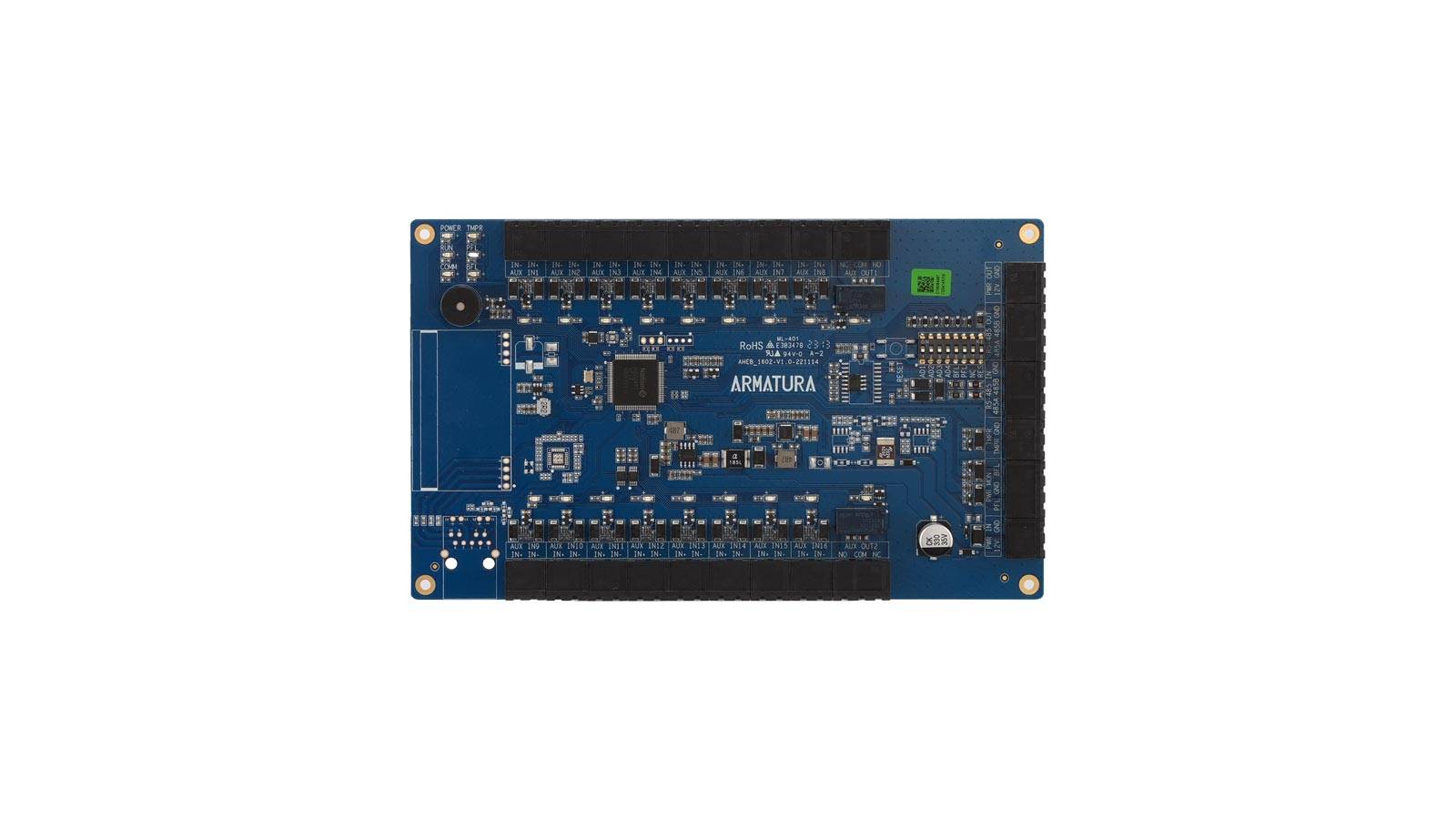

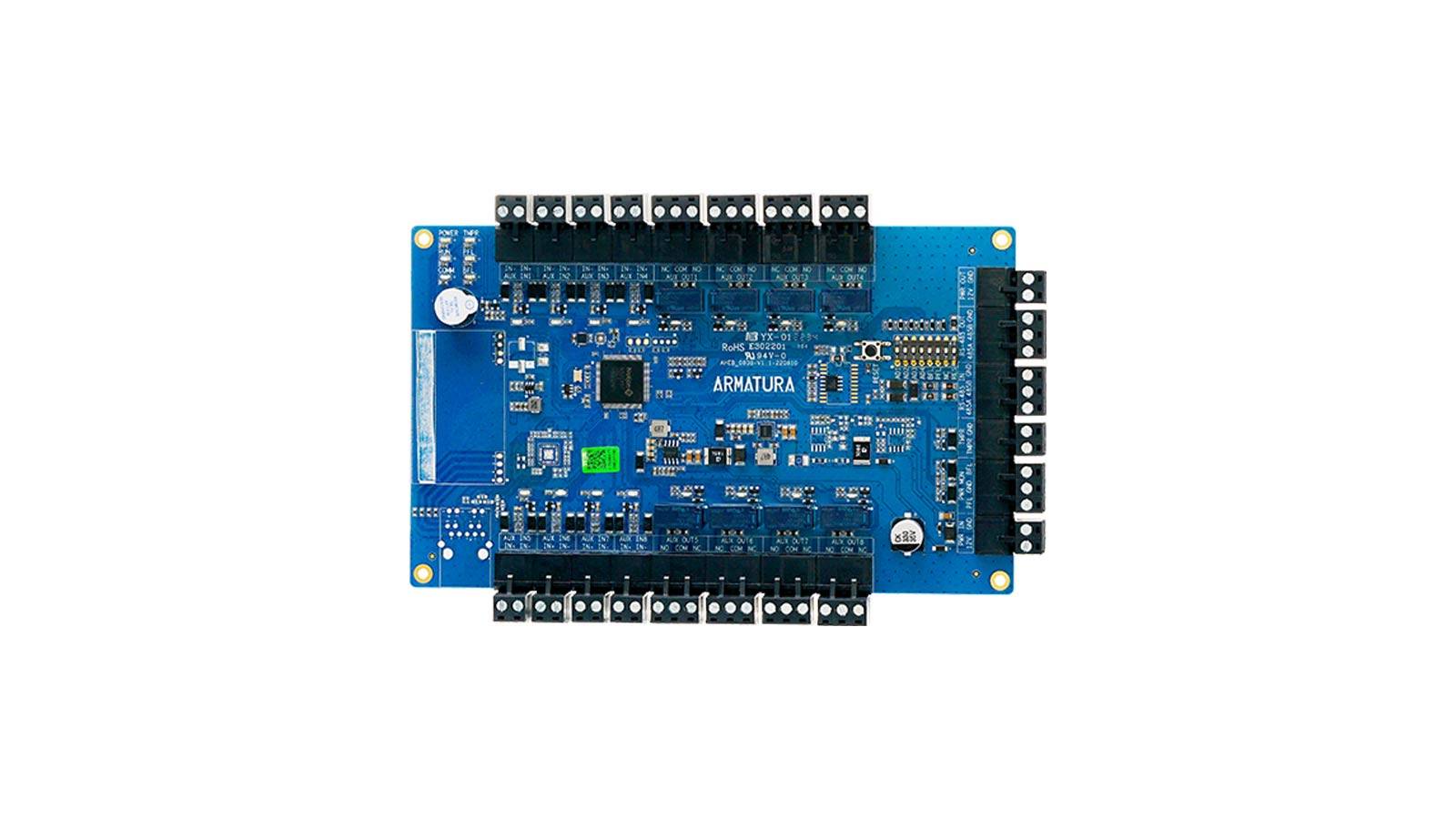

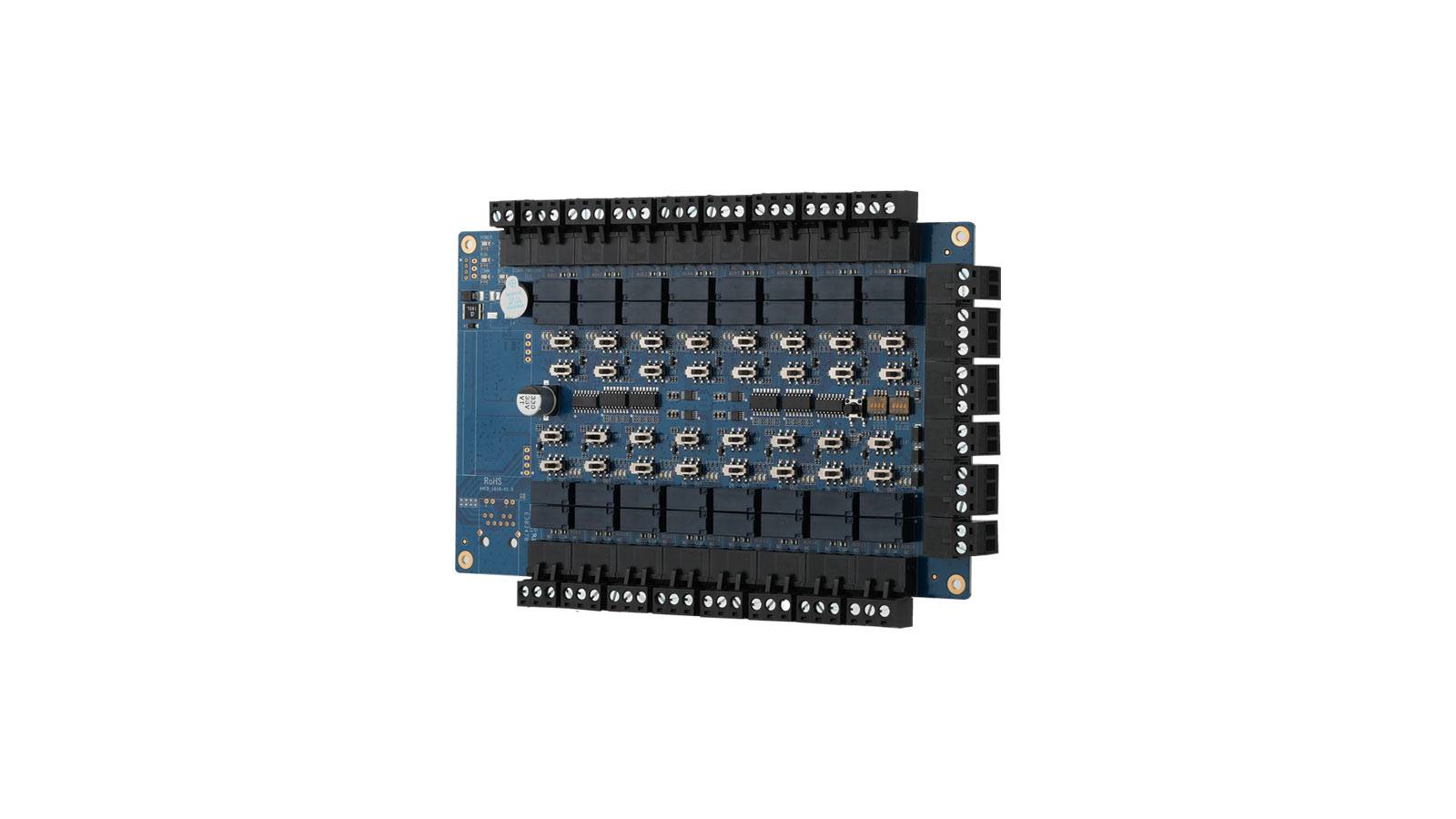

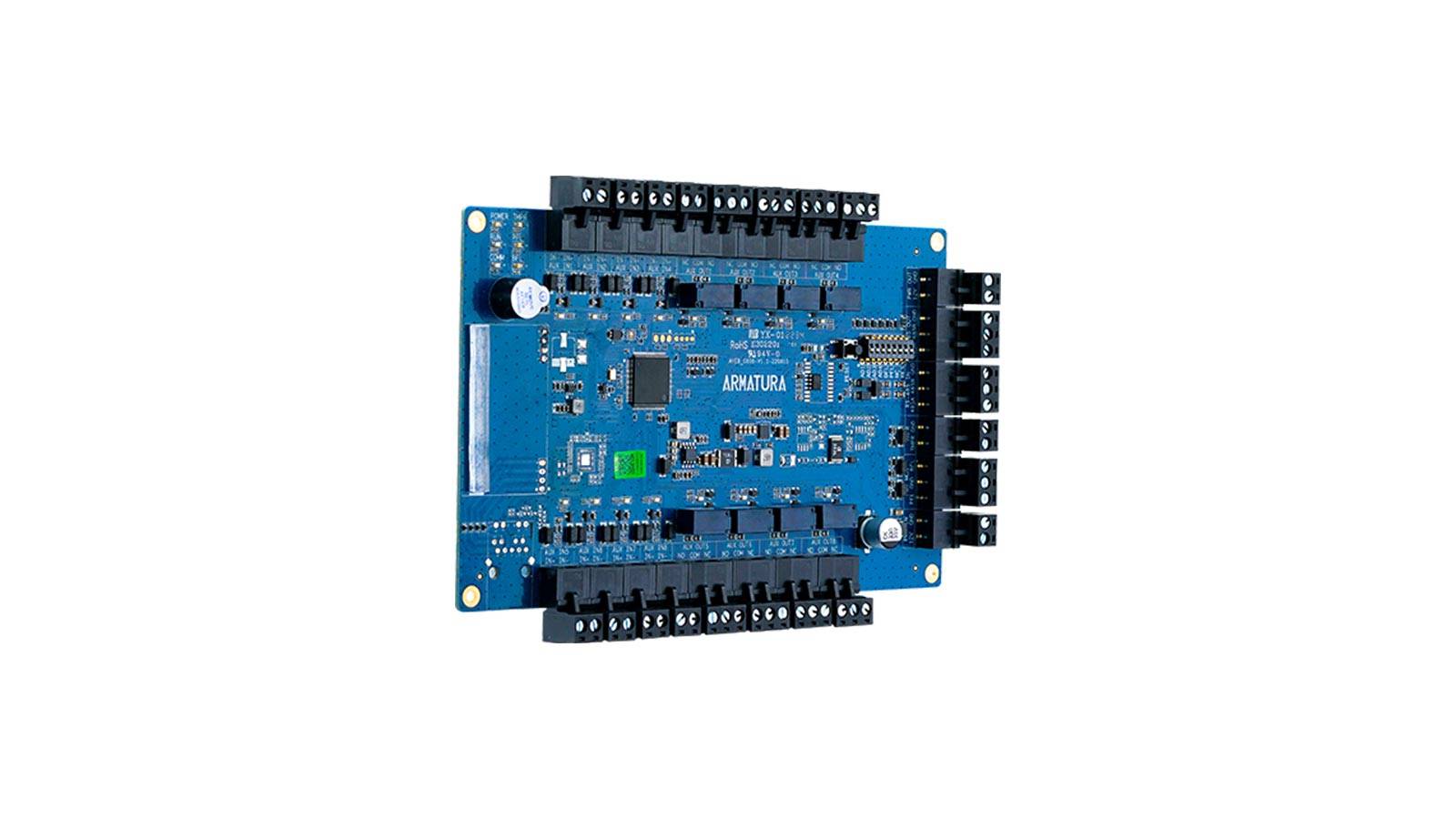

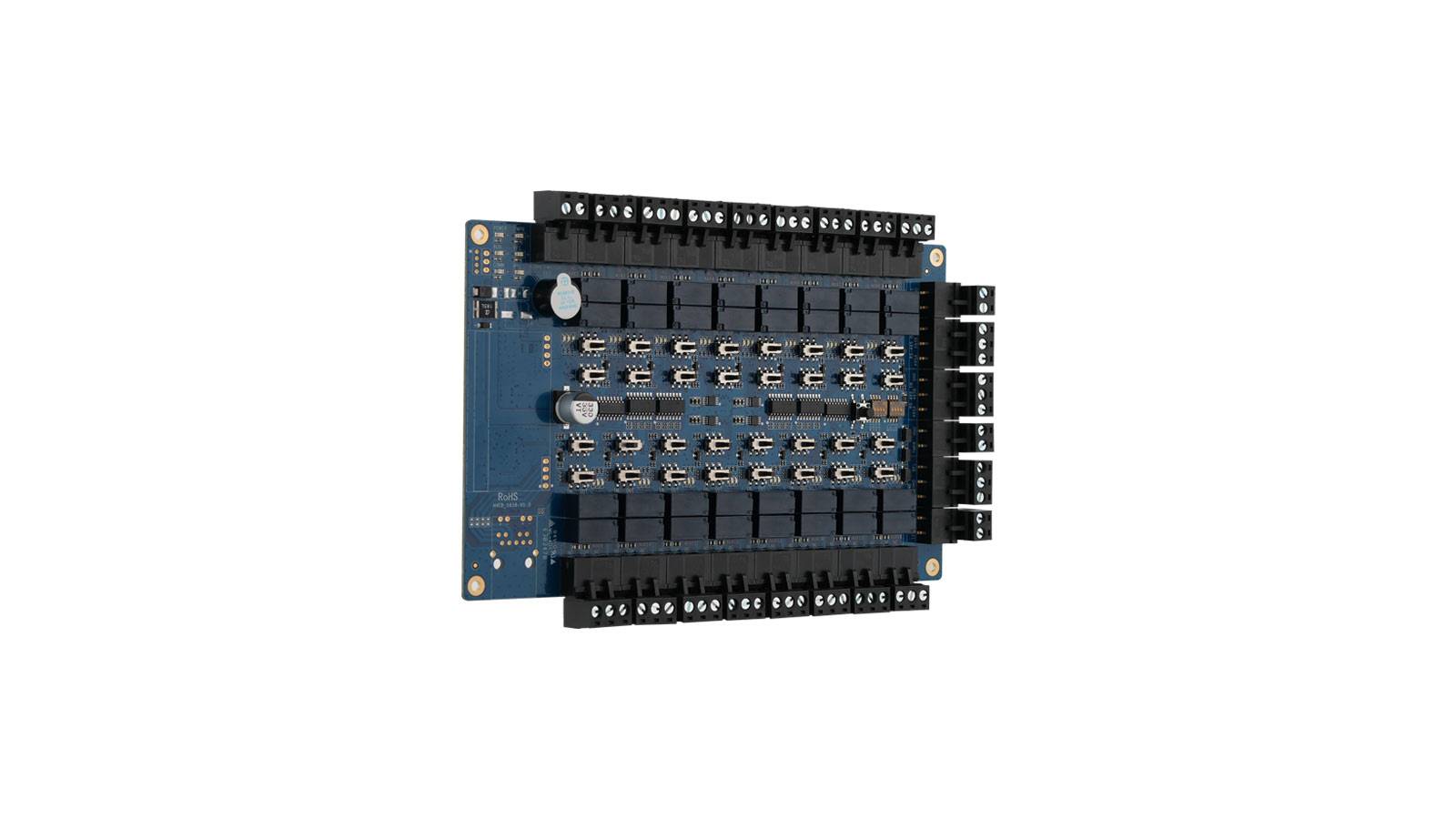

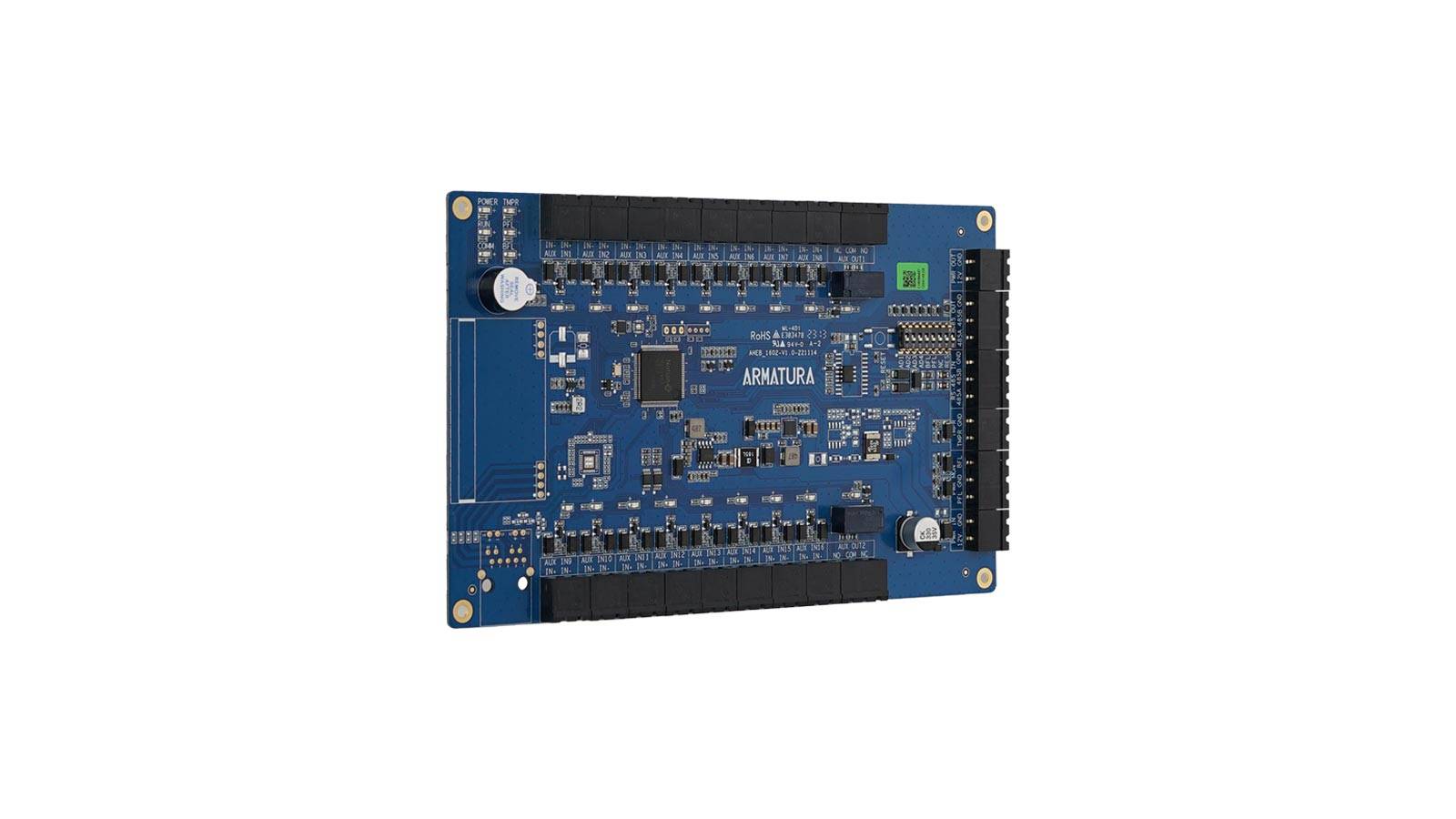

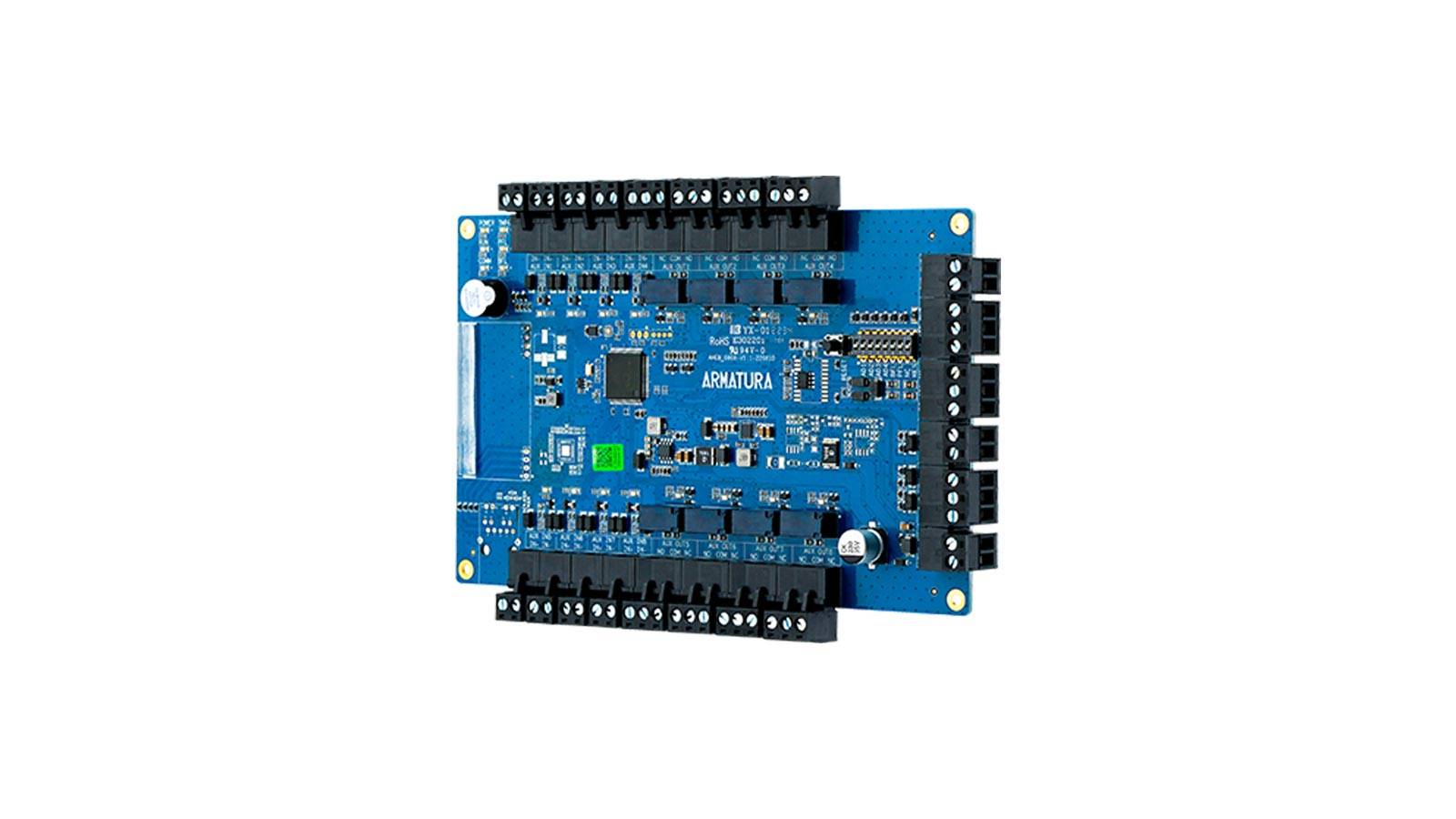

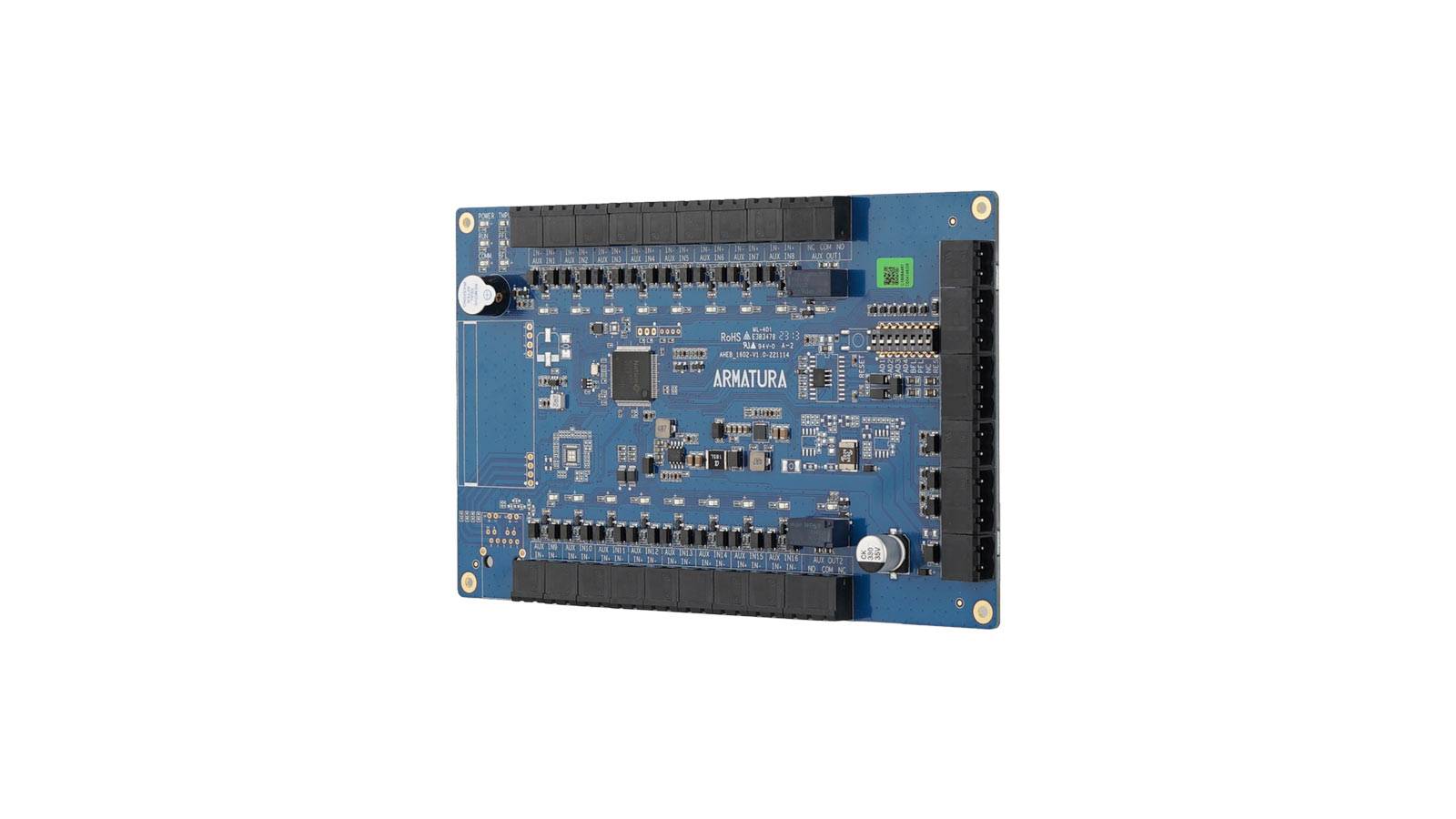

| ポート数 | AHEB-0808：RS-485×1、監視入力×8、リレー出力×8、電源入力×1、電源出力×1、電源検知×1、バックアップバッテリー検知×1、タンパー入力×1 AHEB-1602：RS-485×1、監視入力×16、リレー出力×2、電源入力×1、電源出力×1、電源検知×1、バックアップバッテリー検知×1、タンパー入力×1 AHEB-1616：RS-485×1、設定可能I/O ポート×16、電源入力×1、電源出力×1、電源検知×1、バックアップバッテリー検知×1、タンパー入力×1、リセットボタン×1 |
| 入力 | AHEB-0808：入力×8、4状態監視、抵抗値（許容差 5%）、a接点（ノーマルオープン）：1.2k、2.2k、4.7k、10k を使用、b接点（ノーマルクローズ）：1.2k、2.2k、4.7k、10k を使用 AHEB-1602：入力×16、4状態監視、抵抗値（許容差 5%）、a接点（ノーマルオープン）：1.2k、2.2k、4.7k、10k を使用、b接点（ノーマルクローズ）：1.2k、2.2k、4.7k、10k を使用 AHEB-1616：入力×最大16（設定可能）、4状態監視、抵抗値（許容差 5%）、a接点（ノーマルオープン）：1.2k、2.2k、4.7k、10k を使用、b接点（ノーマルクローズ）：1.2k、2.2k、4.7k、10k を使用 |
| 出力 | AHEB-0808：リレー×8、c接点（無電圧）×8 AHEB-1602：リレー×2、c接点（無電圧）×2 AHEB-1616：リレー×最大16（設定可能）、c接点（無電圧）×16 |
| 寸法（W×L×H） | 193mm×116mm×17.5mm |
| 重量 | AHEB-0808：162g AHEB-1602：130.5g AHEB-1616：224.5g |
| 設置方法 | 壁面設置 |
| 動作温度 / 保管温度 | -20℃ ～ 55℃ |
| 動作湿度 | 0 ～ 95％ RH（結露なきこと） |
| 認証資格 | CE、FCC、RoHS、UL294、IEC EN / BS EN 60839 Grade 4 |
| セキュリティ認証 | EAL6+認証暗号チップセットによるデータ保存の暗号化 |
| 対応ソフトウェア | Armatura One Security Platform |
