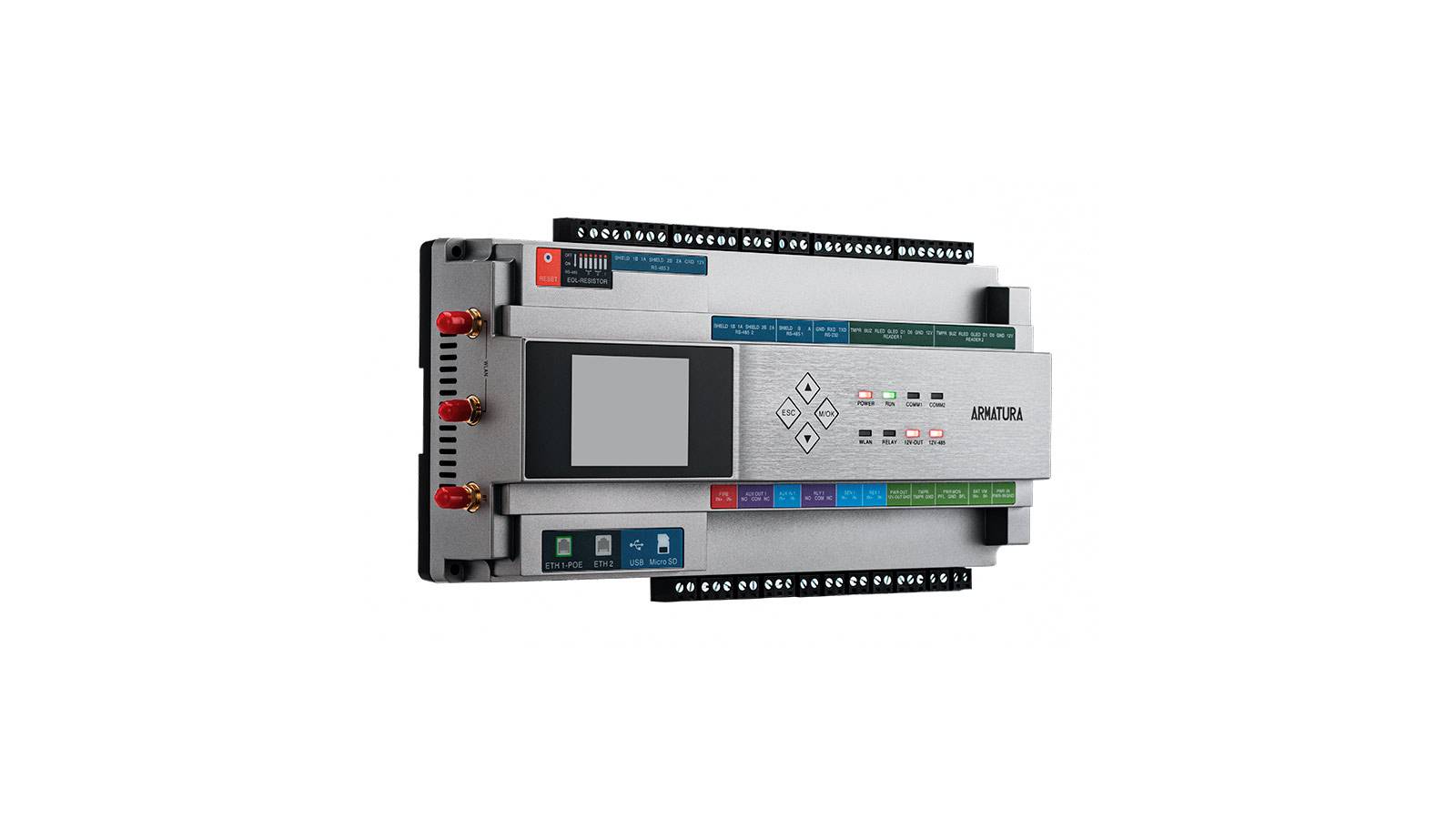

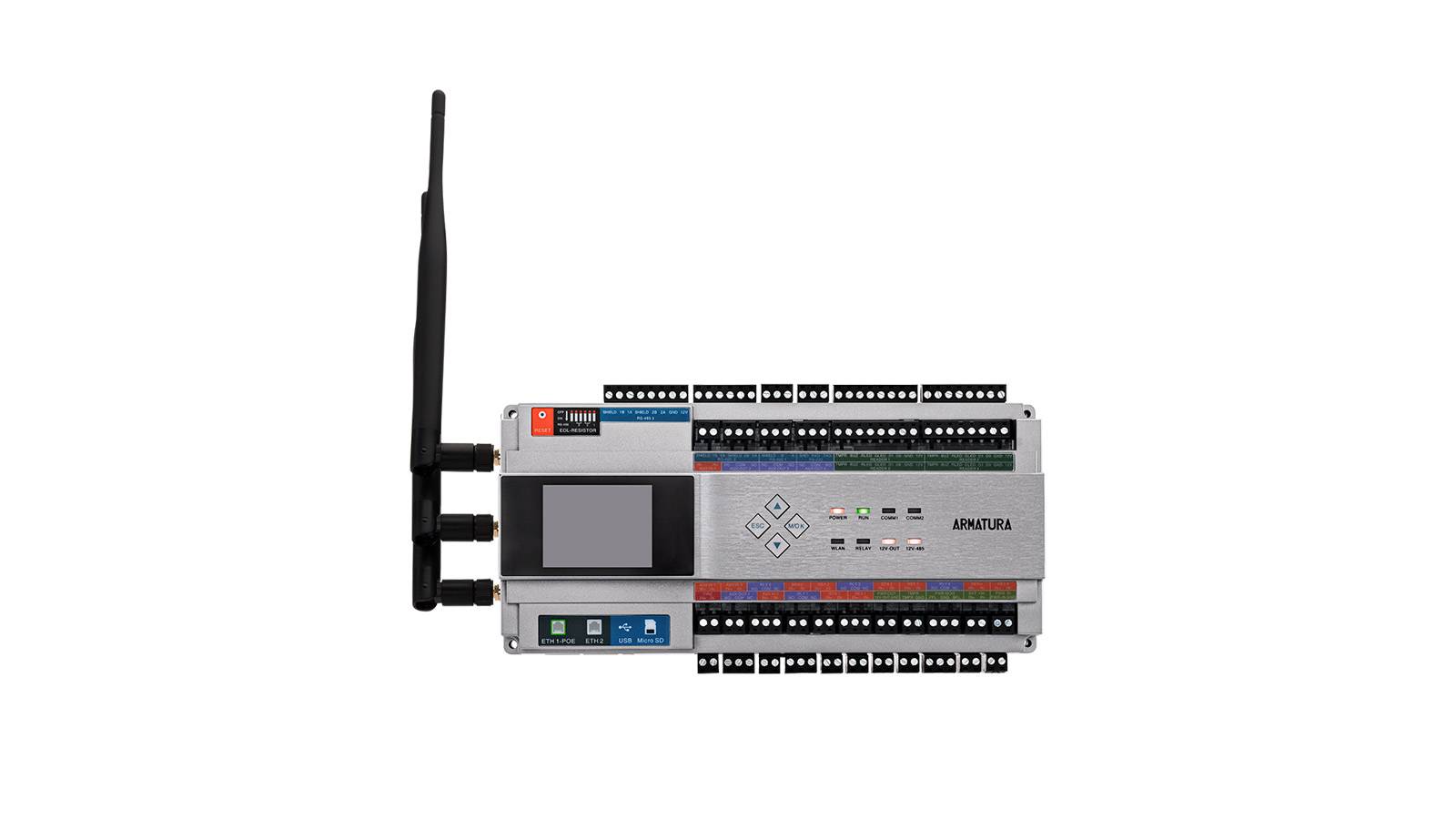

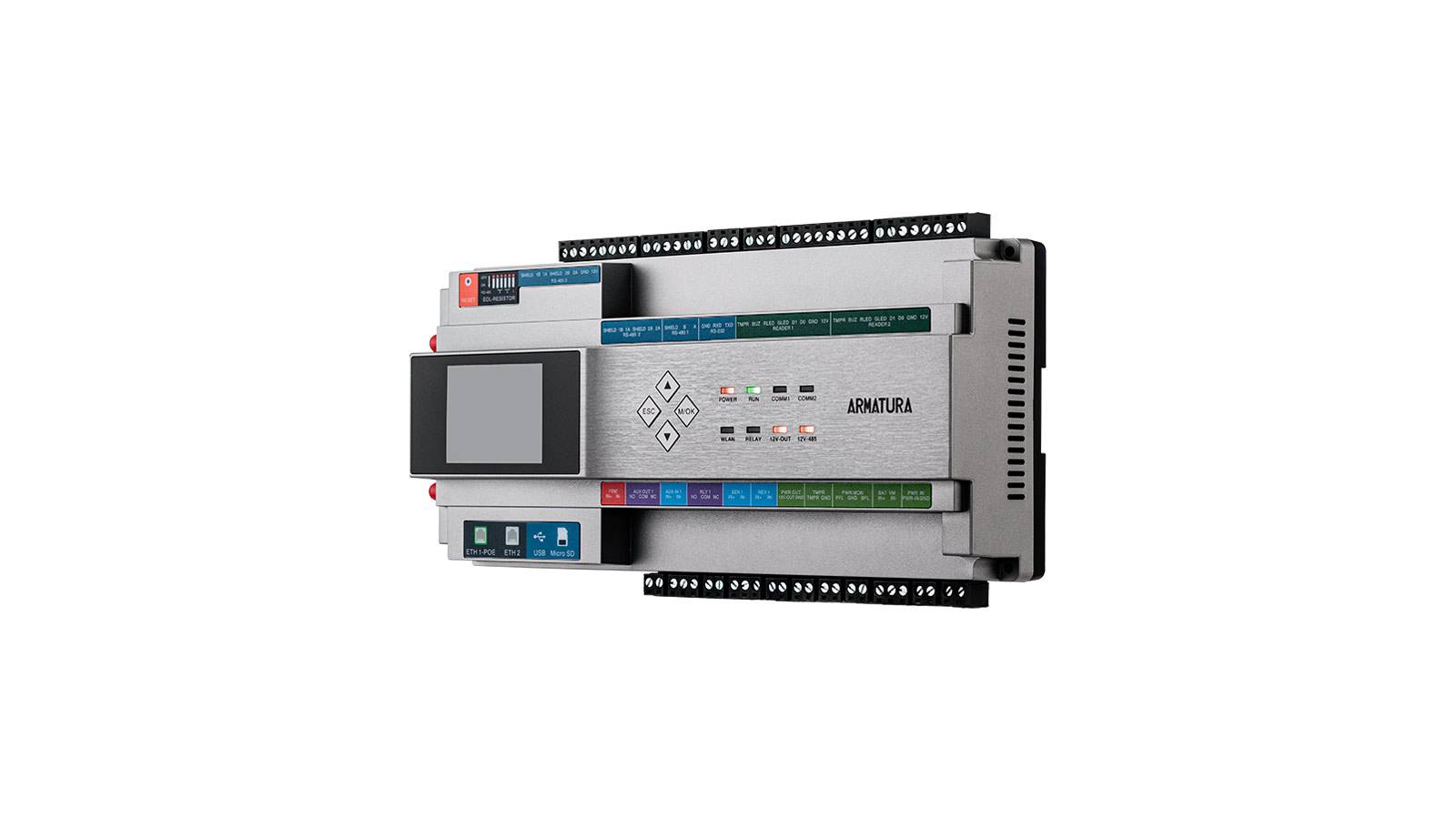

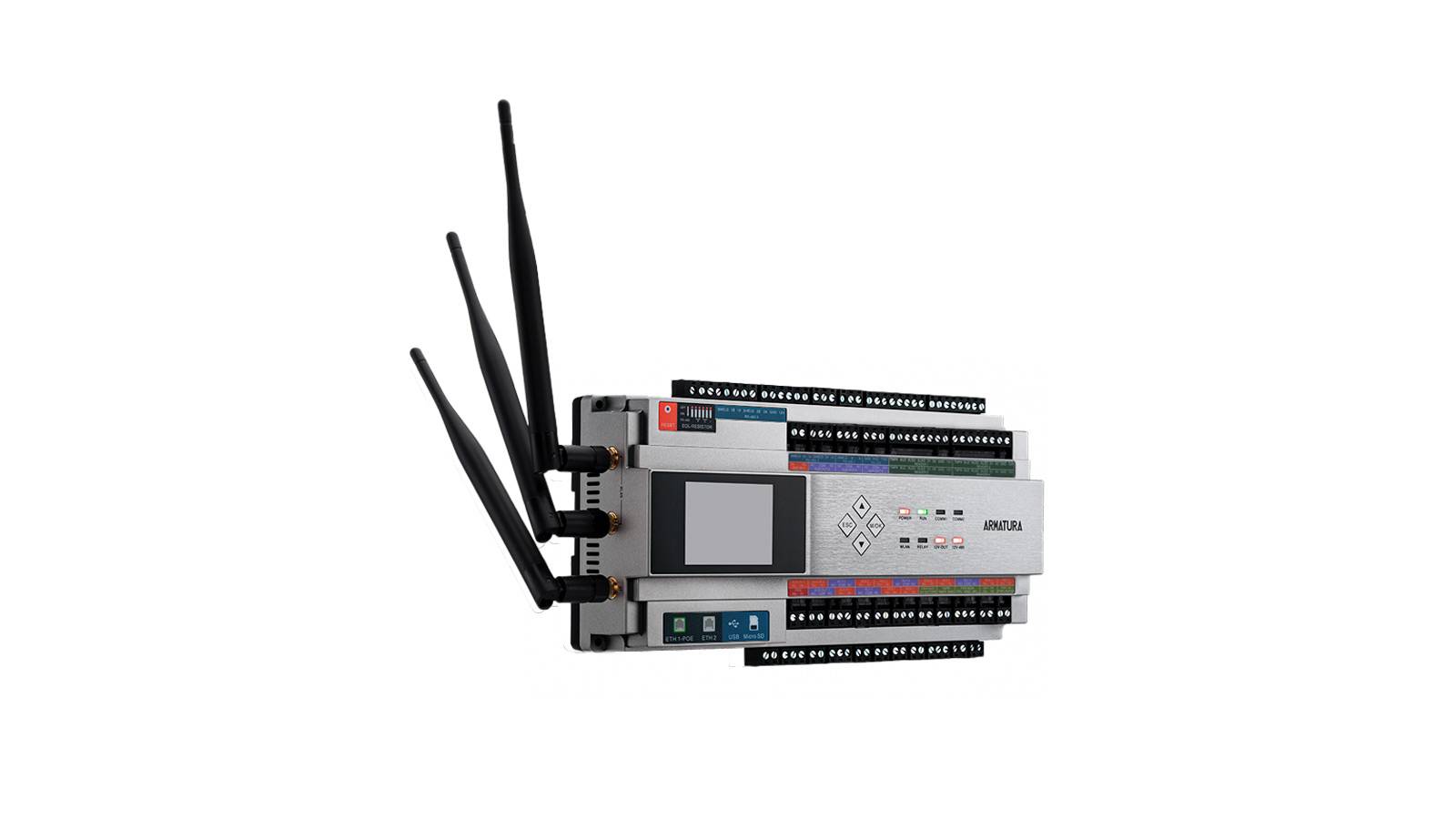

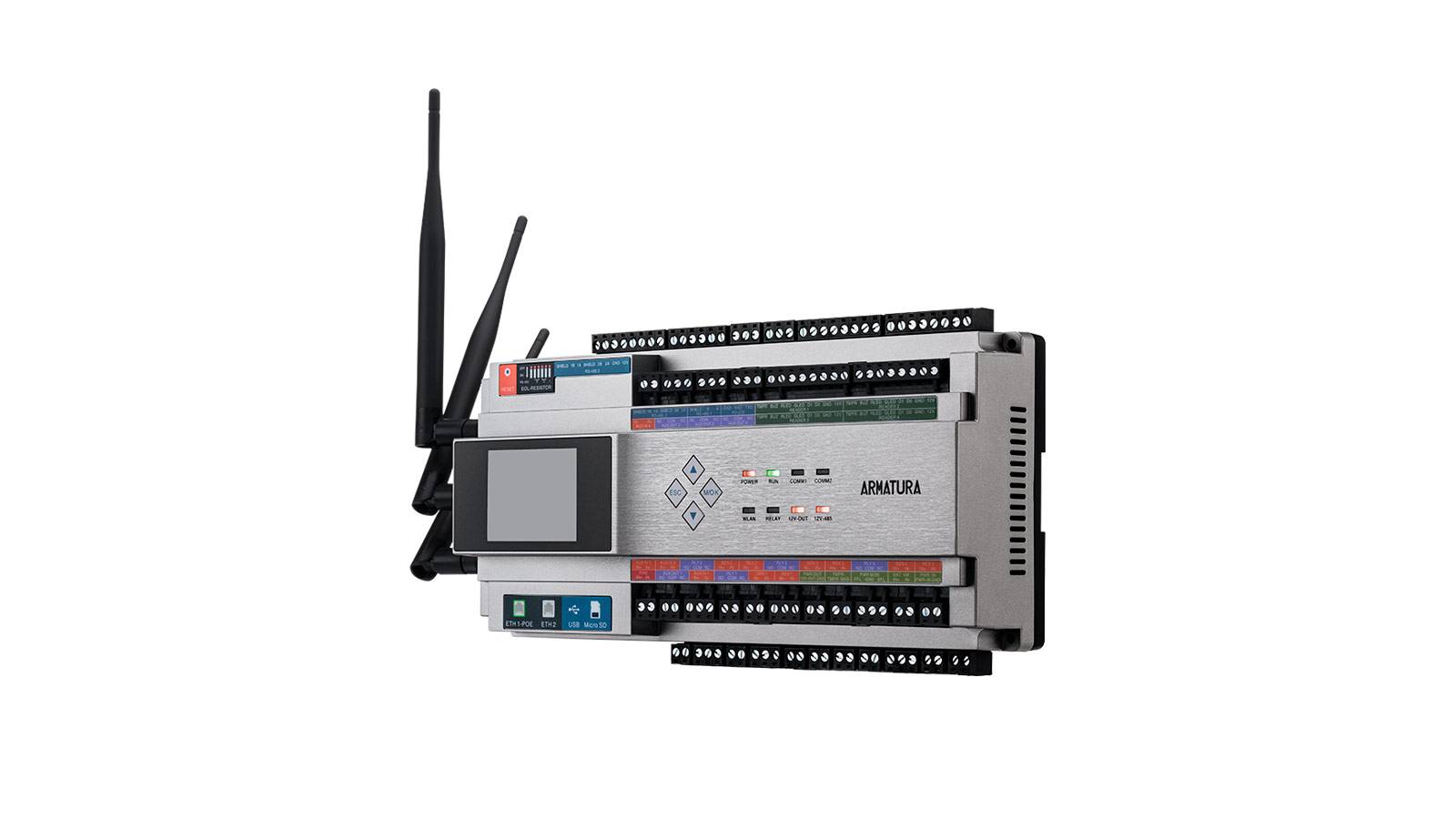

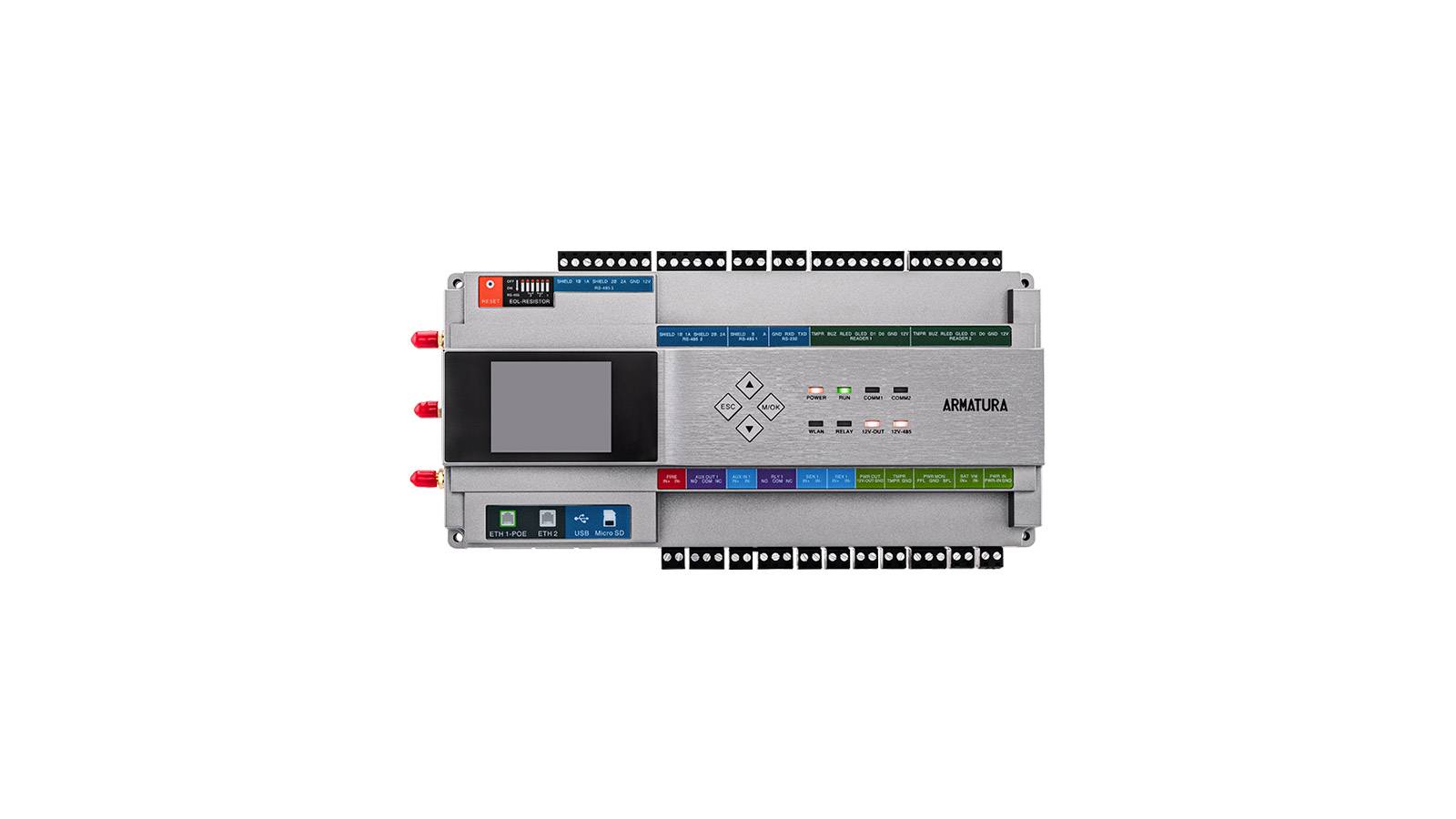

AHSC-1000

RFID＆QR | コントローラー

IPネットワーク対応コントローラー


最高水準の認証性能

先進的なエレベーター制御機能

P2P（ピアツーピア）通信に基づく高度なグローバル機能

高度なサイバーセキュリティ

主な仕様

電源	PoE 802.3at / DC 12～24V ±20%、最大550 mA（リーダー電流は含まず）
ホスト通信（プライマリ）	Ethernet：100Base-TX コントローラーとサーバー間通信およびコントローラー間通信：AES暗号化（256ビット）
ホスト通信（セカンダリ）	Bluetooth 5.2
ホスト通信（サード）	Wi-Fi IEEE 802.11ac 5GHz または 2.4GHz/5GHz IEEE 802.11n コントローラーとサーバー間通信およびコントローラー間通信：AES暗号化（256ビット）
イーサネット接続	Port 1：Ethernet：100Base-TX Port 2：Ethernet：100Base-TX （ポートフェイルオーバーに設定可能）
RS-485接続	Port 1：Armatura RS-485 / OSDP V2.2 Port 2：Armatura RS-485 / OSDP V2.2 Port 3：Armatura RS-485 / OSDP V2.2 （Port 2・3 は冗長化に設定可能）
ポート数	TCP/IP（IPv4 & IPv6）×2、RS-485 ×3、Wiegand ×2、RS-232 ×1
入力	4 状態監視、抵抗値（許容差5%） a 接点（ノーマルオープン）：1.2k、2.2k、4.7k、10k を使用 b 接点（ノーマルクローズ）：1.2k、2.2k、4.7k、10k を使用専用パネルタンパーI/O 入力専用マイクロチップ制御による火災警報I/O 入力およびREX 入力（非常時対応）
出力	リレー×1、c接点（無電圧）×1
a接点定格（ノーマルオープン）	DC 30V / 5A（抵抗負荷）
b接点定格（ノーマルクローズ）	DC 30V / 5A（抵抗負荷）
内蔵ファームウェア	デュアルファームウェア対応、入退室管理モード（標準）、エレベーター制御モード（有効化にはオプションの追加ライセンスが必要）
内蔵Webサーバー	システム設定および管理用Web サーバーコントローラーステータス監視ダッシュボード、デバイスファームウェア切替（入退室管理モード / エレベーター制御モード）、デバイス接続状態監視・設定、パフォーマンスステータス表示、プライマリコントローラー設定、ネットワーク状態監視・設定、IP アクセスフィルター、SSL/TLS 証明書設定、アクセスログエクスポート、コントローラーリセット、デバッグ状態監視、操作ログ監視、ユーザー管理、日付・時刻設定、サマータイム設定、NTP サーバー設定、一般ステータス表示、コントローラー情報
RFIDカード登録数	プライマリコントローラー時：800,000 ドアユニット時：400,000（1:N）/ 800,000（1:1）
RFIDカード番号の最大桁数	最大256ビットのカード番号に対応
モバイル認証登録数	Bluetooth：400,000（1:N） NFC：400,000（1:N）動的QRコード：400,000（1:N）
指紋登録数	プライマリコントローラー時：100,000 ドアユニット時：50,000（1:N）/ 100,000（1:1）
履歴保存件数	5,000,000件
アクセスレベル	100,000レベル
内蔵アクセス制御ポイント	1アクセスポイント（本体内蔵）
内蔵リーダー対応	2（OSDP/RS-485）または 2（Wiegand、本体I/O搭載）

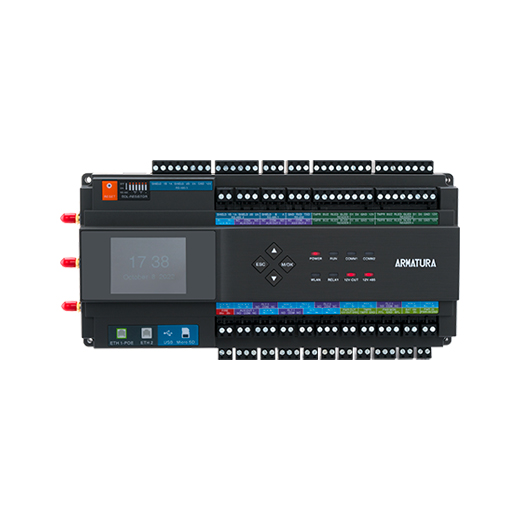

最大アクセスポイント数	129（AHDU-1460モジュール32台をTCP/IP接続した場合） 97（AHDU-1460モジュール24台をArmatura RS-485接続した場合）
最大リーダー数	258（AHDU-1460モジュール32台をTCP/IP接続した場合） 194（AHDU-1460モジュール24台をArmatura RS-485接続した場合）
最大入力点数	12,801（本体I/Oを搭載したAHSC-1000＋AHDU-1460モジュール32台をTCP/IP接続し、さらにAHEB-1602 I/O拡張ボード792台をOSDP/RS-485接続した場合）
最大出力点数	12,801（本体I/Oを搭載したAHSC-1000＋AHDU-1460モジュール32台をTCP/IP接続し、さらにAHEB-1602 I/O拡張ボード792台をOSDP/RS-485接続した場合）
最大I/O ボード数（入退室管理モード）	792台（Armatura RS-485接続による直接接続 24台＋AHDU-1460モジュール経由のTCP/IP接続768台）

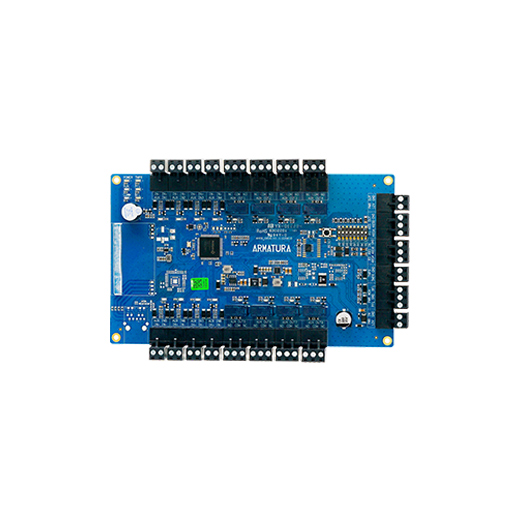

最大I/O ボード数（エレベーター制御モード） ※オプション機能	AHEB-1616：8台（Armatura RS-485接続、最大128フロア管理） AHEB-0808：16台（Armatura RS-485接続、最大128フロア管理） AHEB-1602：24台（Armatura RS-485接続、最大48フロア管理）
最大ドアユニット数	32台（TCP/IP通信、AES-256 & TLS1.2 暗号化通信） 24台（Armatura RS-485通信、AES-256 暗号化通信）
寸法（W×L×H）	122mm×260mm×62.5mm
重量	756g

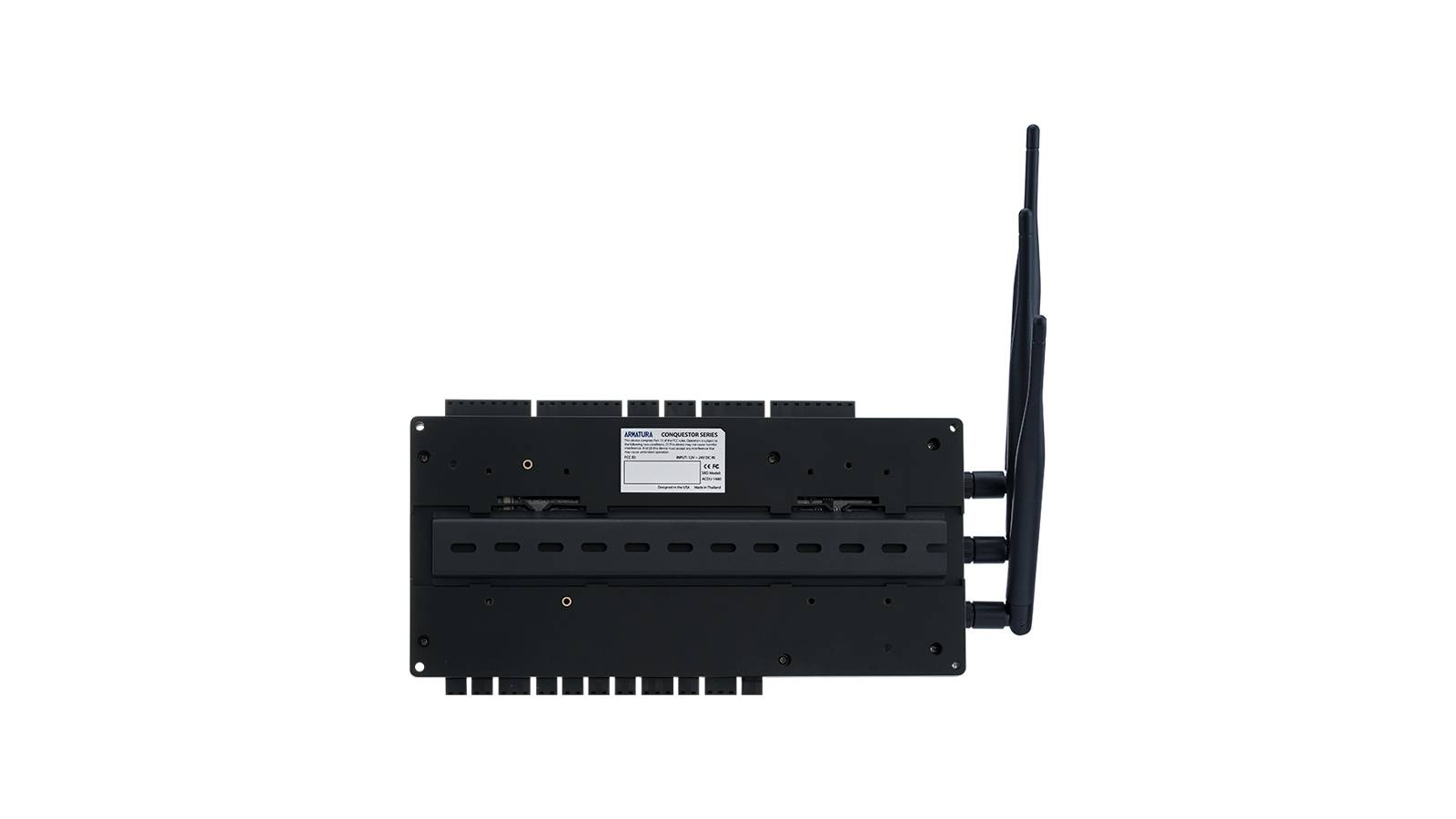

設置方法	DIN35レール対応 UTA89 DINレールアダプター対応（スイッチギアへのねじ固定用、別売）壁面設置
筐体材質	ABS-PC UL94 V-2
動作温度 / 保管温度	-30°C ～ 70°C
動作湿度	0～95% RH（結露なきこと）
認証資格	CE、FCC、RoHS、UL294、IEC EN / BS EN 60839 Grade 4
セキュリティ認証	EAL6+認証暗号チップセットによるデータ保存の暗号化
対応ソフトウェア	Armatura One Security Platform
